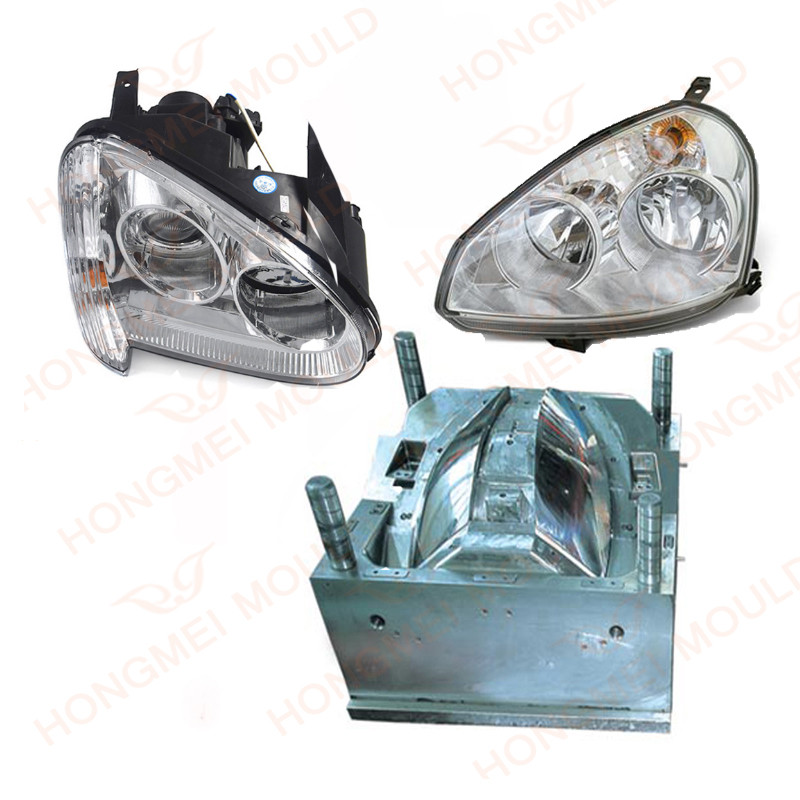

Molde de inyección de cubierta de lámpara de coche
Molde de plástico: Molde de inyección para cubierta de lámpara de coche
Cavidad del molde: 1+1
Canal caliente: 4 gotas con serpentines calefactores “HOTSET”, controlador de temperatura separado
Acero de la cavidad del molde: DIN 1.2738
Acero del núcleo del molde: DIN 1.2312
Inserto deslizante de molde: DIN 1.2738 con nitruración
Activación del inserto de núcleo: 4 cilindros hidráulicos
Material plástico: ABS
Tiempo de ciclo: 40 segundos
Plazo de entrega: 50 días
Cualquier otro requisito lo puedes comentar con nosotros.
Introducción a la lámpara del coche
Los componentes principales de las luces delanteras y traseras son: lentes izquierda y derecha, marcos decorativos izquierdo y derecho, carcasas de lámpara derecha e izquierda y espejos derecho e izquierdo.
Requisitos de apariencia de las lámparas del automóvil
1 . Lente óptica
El producto es transparente, el lado interior tiene el patrón, la solicitud de apariencia es alta
2 . Carcasa de adorno
La apariencia del producto es aluminizada y algunas áreas necesitan ser esmeriladas.
3 . La carcasa de la lámpara
Productos para funciones internas, orificios para tapas, orificios para cubiertas traseras y otros requisitos de ensamblaje.
4 . Reflector
Productos de galvanoplastia, existen requisitos estrictos para la distribución de la luz, la apariencia del revestimiento de aluminio.
Estructura de diseño de molde
El plástico de la carcasa de la luz automotriz es fácil de adherir al fenómeno del molde fijo, para resolver la prevención del diseño del molde fijo de plástico de la carcasa de la lámpara es:
* Antes del diseño del molde, verifique si la pendiente de liberación del área con gran fuerza de sujeción de las piezas de plástico es superior a 3 grados o más, e intente diseñarla a más de 5 grados para evitar que se pegue el molde fijo y arrastre daños del Partes plásticas.
* El patrón invertido está diseñado en el lado interior de las piezas de plástico, donde el molde es fácil de pegar y la fuerza de sellado es grande. La profundidad del patrón invertido es de 0,5 a 1 mm y el patrón invertido está diseñado cerca de la esquina redondeada de las piezas de plástico.
* Diseñar barras de refuerzo en el lado interior de las piezas moldeadas donde la fuerza de sujeción es grande, o diseñar un gancho invertido en la varilla de empuje.
El canal de agua de refrigeración adopta la forma combinada de "tubería de agua vertical + tubería de agua inclinada + pozo de agua ascendente", y el sistema de refrigeración adopta preferentemente una tubería de agua vertical. Lo siguiente es la tubería de agua inclinada, solo entonces UTILIZA bien el tipo de partición.
El canal de enfriamiento combinado está dispuesto uniformemente y cerca de la cavidad, lo que es adecuado para moldes de inyección con lotes grandes y alta precisión. Su inconveniente es que el procesamiento de tuberías de agua de refrigeración es más problemático.
En el diseño del molde, el área con gran fuerza de sujeción de las piezas de plástico se debe a la pendiente del troquel de más de 5 grados y el patrón invertido de 0,5 mm de profundidad está diseñado en el lado móvil del molde.
Por lo tanto, la expulsión y extracción del molde es suave, el mecanismo se mueve suavemente, el molde es seguro, estable y confiable, y el molde no se adhiere al fenómeno del molde fijo, resolviendo con éxito el problema de que las piezas de plástico de la carcasa de la lámpara se peguen al molde fijo. Después de la producción de prueba, el modelo tiene un buen efecto de carga y una dimensión estable.
Ventaja de la empresa de moldes Hongmei
- Diseño gratuito: incluye diseño de piezas y diseño de moldes.
- Servicio: servicio en línea las 24 horas
- Equipamiento: Fresadoras de alta velocidad de cinco ejes.
Fresadoras de alta velocidad de tres ejes
Fresadoras CNC
Perforadoras de agujeros profundos
Fresadoras de gran tamaño
máquinas de grabado CNC
Chispas eléctricas (EDM)
cortador de cables
