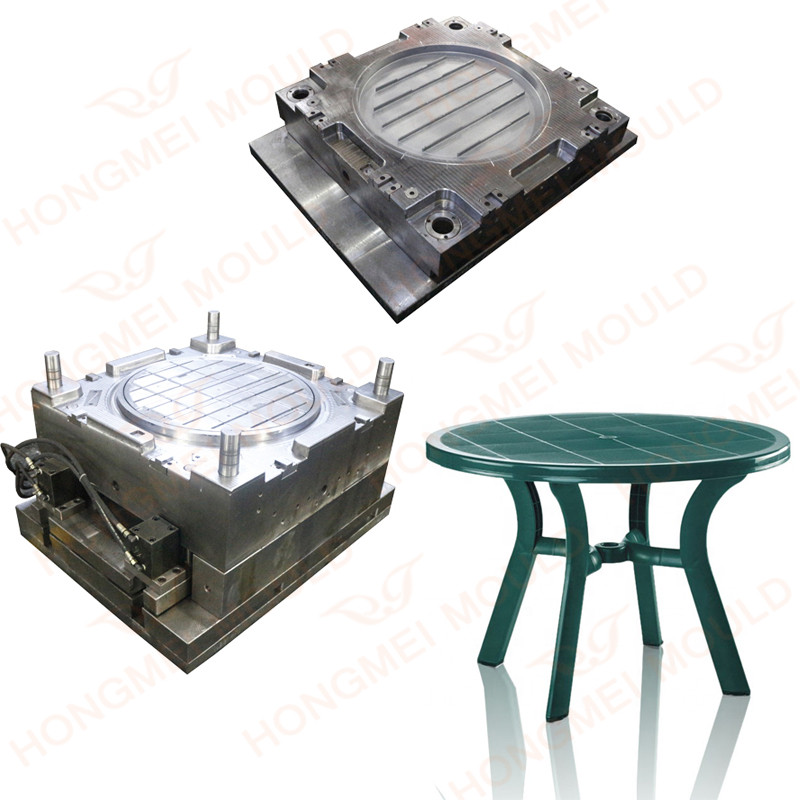

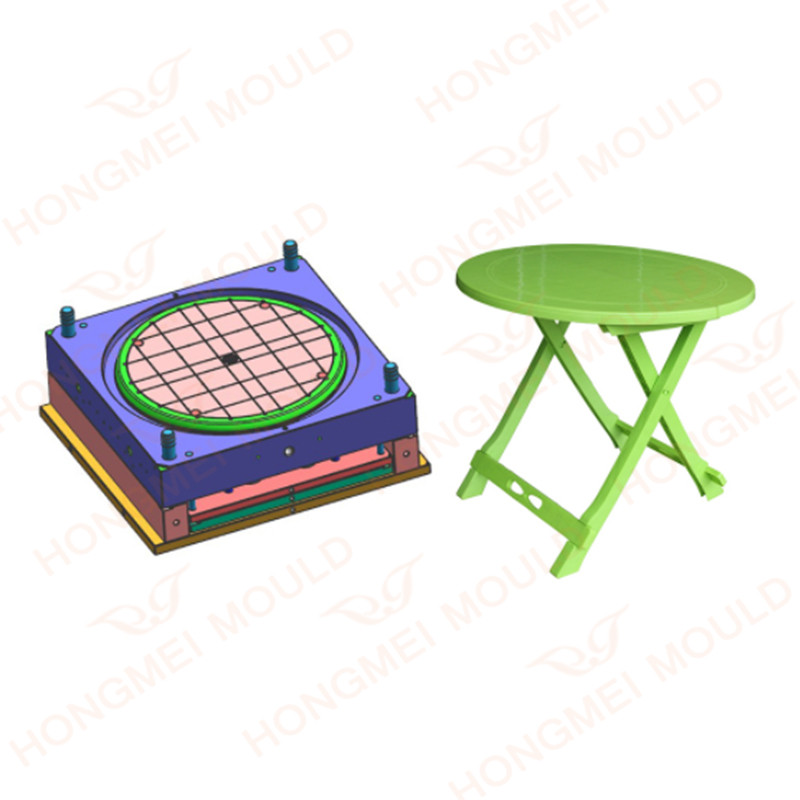

Molde de mesa de plástico redondo para jardín

Característica del molde de mesa de plástico redondo para jardín

Materia prima: PP

Acero del molde: 718

Base del molde: 45#

Corredor: puerta grande del corredor caliente

Eyección: separador

Vida del molde: 500.000 disparos

Fecha de entrega: 75 días laborables

El proceso de nuestra empresa Hongmei para fabricar este molde.

Hongmei Mould elegirá el acero más adecuado para fabricar moldes según sus productos, generalmente, paraMolde de mesa de plástico redondo para jardín, nuestra empresa recomendará acero 718 con una vida útil del molde de garantía de 500000 disparos. Antes del diseño del molde, analizaremos el producto para comprobar si puede fluir en equilibrio. Para el molde de pierna, es necesario utilizar un cilindro de aceite para mover la parte central porque el interior del producto de pierna es hueco. Con el equipo de herramientas de precisión y el estricto control de dimensiones, la apariencia y los accesorios de las muestras de prueba son buenos después de la prueba del molde, y podemos enviarle el molde en poco tiempo. Nuestra empresa presta atención al diseño del sistema de canal caliente y al sistema de enfriamiento, utilizamos una buena marca de canal caliente que tiene buenos comentarios de nuestros clientes, el sistema de canal caliente se comportará bien durante el llenado. Además, nuestras líneas de enfriamiento se diseñarán cerca de la posición de moldeo del producto para lograr el mayor efecto de enfriamiento. vamos a diseñarMolde de mesa de plástico redondo para jardínpara adaptarse al parámetro de su máquina. Y si no puede abrir el diseño de molde 3D, tenemos nuestro informe de molde, puede ver nuestro informe de molde para verificar el tamaño del molde, el diámetro de la línea de enfriamiento, etc.

El principio de diseño del molde de mesa redonda de plástico.

1. Base de diseño

* La precisión de la dimensión y su dimensión relativa.

De acuerdo con los requisitos y funciones específicos de todo el producto de productos plásticos, se determina su calidad externa y el tamaño específico a qué tipo pertenece: los requisitos de calidad de apariencia son más altos, los requisitos de precisión de tamaño son más bajos para los productos de plástico, como los juguetes; Productos plásticos funcionales, estrictos requisitos de tamaño; Productos de plástico, como cámaras, que son estrictamente requeridos en apariencia y tamaño.

* Si la pendiente del separador es razonable

La pendiente del desmolde está directamente relacionada con el desmolde y la calidad de los productos plásticos, es decir, el proceso de inyección, si la inyección se puede realizar sin problemas; la pendiente de desmoldeo es suficiente; pendiente a productos plásticos en el moldeado de la superficie de partición o partición; si afectará la precisión de la apariencia y el tamaño del espesor de la pared; si afectará la resistencia de una parte de los productos plásticos.

2. Procedimientos de diseño

Análisis y digestión de productos plásticos trefilados y sólidos (muestra sólida):

* La geometría del producto.

* Dimensiones, tolerancias y puntos de referencia de diseño.

* Requerimientos técnicos

* Nombre y marca del plástico.

* Requisitos de superficie

* Número de cavidades y disposición de las cavidades.

* Peso del producto y volumen de inyección de la máquina de inyección.

* El área proyectada del producto y la fuerza de sujeción de la máquina de inyección.

* Tamaño del molde y área efectiva del molde de instalación de la máquina de inyección (o la distancia entre la varilla de tracción de la máquina de inyección)

* Precisión del producto, color.

* Si los productos tienen núcleos de eje lateral y sus métodos de tratamiento.

Se determinó el número de cavidades y luego, para la disposición de la cavidad, la disposición de la posición de la cavidad, la disposición de la cavidad implica laMolde de mesa de plástico redondo para jardíntamaño, el diseño del sistema de compuerta, el equilibrio del sistema de compuerta, el diseño del deslizador de extracción del núcleo), las instituciones, el inserto y el diseño del núcleo, el diseño del sistema de intercambio de calor, estos problemas y la superficie de separación y la selección de ubicación de la puerta, por lo que en el proceso del diseño específico, se deben realizar los ajustes necesarios para lograr el diseño más perfecto.

3. Determinación de la superficie de separación.

No afecta la apariencia. Para garantizar la precisión de los productos, el procesamiento de moldes, especialmente el procesamiento de cavidades.

Es propicio para el diseño del sistema de vertido, del sistema de escape y del sistema de refrigeración.

Es propicio para la apertura del troquel (separación, desmolde) garantizar que los productos queden en el lado del troquel en movimiento cuando se abre el troquel.

Facilitar la disposición de bloques metálicos.

4. Diseño del sistema de vertido.

El diseño del sistema de vertido incluye la selección del canal de flujo principal, la determinación de la forma y el tamaño de la sección del canal, la elección de la ubicación de la compuerta, la forma de la compuerta y la determinación del tamaño de la sección de la compuerta.

Al diseñar un sistema de compuerta, primero se selecciona la ubicación de la compuerta.

La selección de la ubicación de la puerta está directamente relacionada con la calidad del moldeo del producto y el buen proceso de inyección. La selección de la ubicación de la puerta debe seguir los siguientes principios:

* La ubicación de la puerta debe seleccionarse en la superficie de separación en la medida de lo posible, para facilitarMolde de mesa de plástico redondo para jardínProcesamiento y uso de la limpieza de puertas.

* La distancia entre la posición de la compuerta y cada parte de la cavidad debe ser lo más consistente posible y el flujo de la herramienta debe ser el más corto.

* La ubicación de la compuerta debe garantizar que el plástico fluya hacia la cavidad, la cavidad en las partes de pared anchas y gruesas, para facilitar el flujo de plástico suave.

* La posición de la puerta debe abrirse en la sección más gruesa de las piezas de plástico.

* Evite la inyección directa de plástico en la pared de la cavidad, el núcleo o el inserto cuando fluye hacia abajo por la cavidad, para que el plástico pueda fluir hacia todas las partes de la cavidad lo antes posible y evite la deformación del núcleo o el inserto.

* Trate de evitar que los productos produzcan marcas de soldadura, o haga que las marcas de soldadura en el producto no sean partes importantes;

La posición de la compuerta y la dirección de entrada del plástico deben hacer que el plástico fluya hacia la cavidad, a lo largo de la dirección paralela de la entrada de la cavidad de manera uniforme y propicio para la descarga de gas en la cavidad.

*La compuerta debe colocarse en la parte del producto que sea más fácil de retirar sin afectar al máximo la apariencia del producto.

5. Diseño del sistema de escape.

El sistema de escape juega un papel importante para garantizar la calidad de formación de los productos.

Usando la ranura de escape, la ranura de escape generalmente se ubica en la parte donde se llena la cavidad al final. La profundidad de la ranura de escape varía según el plástico, y está determinada básicamente por el espacio máximo que permite el plástico sin brida, por ejemplo, ABS0.04 está por debajo de 0.02 mm de yeso y 0.02 de acero.

Utilice la holgura de ajuste de la varilla de empuje del inserto del núcleo o el tapón de escape especial para descargar; A veces, para evitar la expulsión de productos causada por la deformación del vacío, se debe colocar el pasador de gas; A veces, los componentes anti-adsorción al vacío están diseñados para evitar la adsorción al vacío de productos y módulos.

6. Diseño del sistema de refrigeración.

El diseño del sistema de enfriamiento es un trabajo complicado, que debe considerar el efecto de enfriamiento y la uniformidad del enfriamiento, y la influencia del sistema de enfriamiento en la estructura general delMolde de mesa de plástico redondo para jardín.

7. Incluir:

* La disposición del sistema de refrigeración y la forma específica del sistema de refrigeración.

* Determinación de la ubicación específica y el tamaño del sistema de refrigeración.

* Piezas clave como el molde móvil o el enfriamiento del inserto.

* Enfriamiento de deslizadores laterales y núcleos laterales.

* Diseño de elementos refrigerantes y selección de elementos estándar de refrigeración.

* Diseño de estructura de sellado

Acepte pedidos pequeños de productos de moldeo por inyección con MOQ pequeños.

Hay 6 ingenieros superiores, 5 diseñadores y 50 experimentados.Molde de mesa de plástico redondo para jardíntrabajadores para garantizar que el proceso de pedido se gestione de la manera más eficiente posible.

La estructura precisa del molde, acortar el tiempo del ciclo del molde y prolongar la vida útil del molde es nuestro objetivo final de moldes calificados.

Nuestra comunicación y trabajo eficientes pueden satisfacer las demandas de los clientes y desarrollar una cooperación a largo plazo beneficiosa para todos.

Hongmei siempre puede ser su proveedor confiable.
